Bơm thủy lực xe nâng tay được cấu tạo từ những bộ phận nào?

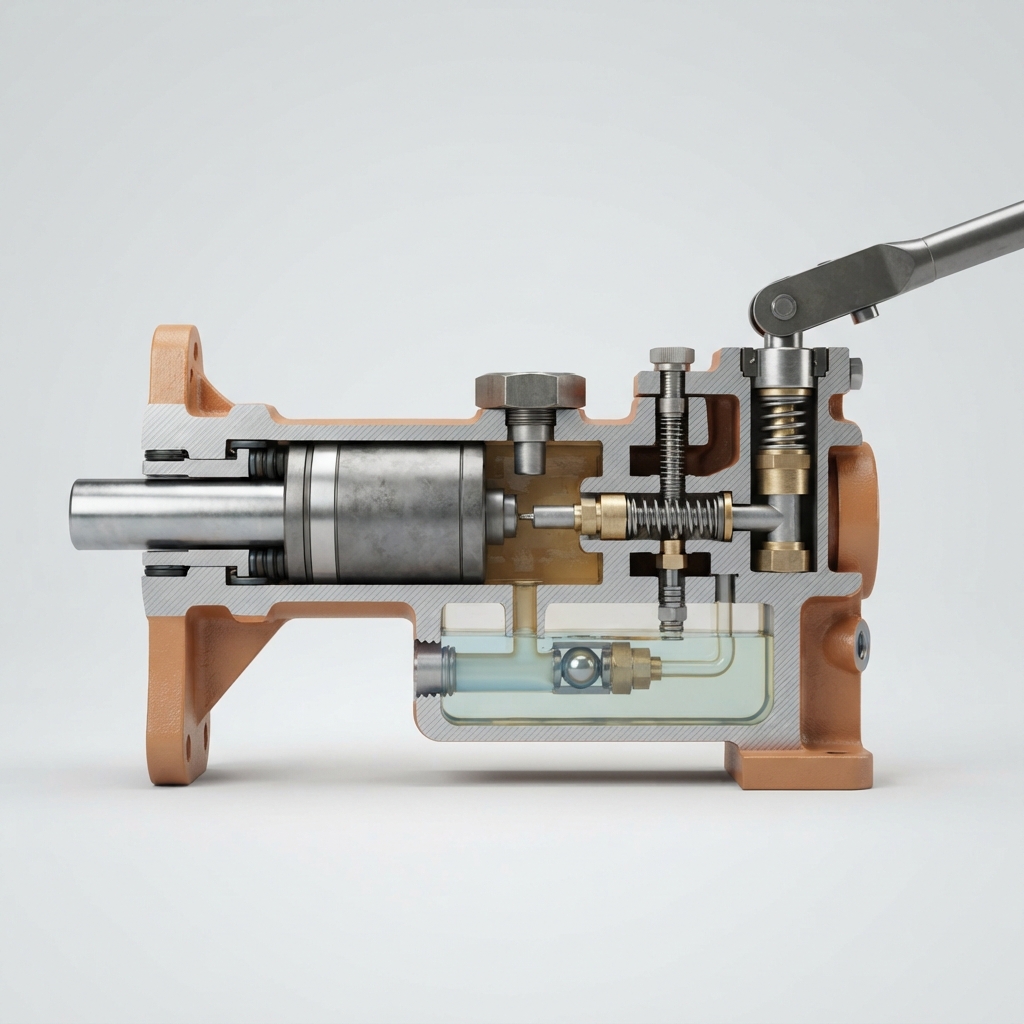

Bơm thủy lực xe nâng tay là một cụm cơ khí-thủy lực khép kín gồm 5 bộ phận chính: piston bơm, van một chiều, van xả (van hạ), ty ben và bình chứa dầu — hoạt động theo nguyên lý nén dầu để chuyển lực đạp/gạt tay thành lực nâng. Hiểu đúng cấu tạo giúp người vận hành tự chẩn đoán sơ bộ khi xe gặp sự cố, trước khi quyết định tự xử lý hay gọi thợ.
Bài viết này phù hợp với: quản lý kho, chủ xưởng đang tìm hiểu nguyên lý hoạt động của xe nâng tay trước khi mua hoặc trước khi tự bảo dưỡng; kỹ thuật viên mới cần nắm cấu tạo cơ bản.
Không phù hợp với: khách hàng cần xử lý gấp lỗi kích không lên hoặc tụt càng ngay lúc này — trường hợp này nên xem thẳng dịch vụ sửa chữa – bảo trì xe nâng lưu động 24/7. Nếu đã nắm cấu tạo và muốn biết cách chọn đúng loại dầu/bơm theo dòng xe, xem tiếp hướng dẫn chọn dầu, bơm thủy lực xe nâng tay.
Nguyên lý hoạt động của bơm thủy lực khi nâng hàng
Mỗi lần đạp hoặc gạt tay cầm, piston bơm nén dầu trong xi lanh tạo áp suất, đẩy qua van một chiều vào ty ben để nâng khung càng lên. Van một chiều có vai trò giữ áp suất này ổn định, không cho dầu chảy ngược lại bình chứa giữa các lần đạp.
| Giai đoạn thao tác | Bộ phận hoạt động | Kết quả |
|---|---|---|
| Đạp/gạt tay cầm xuống | Piston bơm nén dầu trong xi lanh | Áp suất dầu tăng, đẩy qua van một chiều |
| Giữ giữa các lần đạp | Van một chiều đóng kín | Áp suất trong ty ben được giữ nguyên, càng không tụt |
| Gạt cần hạ càng | Van xả (van hạ) mở đường dầu hồi | Dầu chảy ngược về bình chứa, khung càng hạ xuống từ từ |
Vai trò của từng bộ phận trong cụm bơm thủy lực
Ty ben (piston nâng) và phốt thủy lực là 2 bộ phận chịu trách nhiệm giữ kín dầu — hỏng ở đây là nguyên nhân phổ biến nhất gây rò rỉ và tụt càng. Các bộ phận còn lại đảm nhận việc tạo và điều tiết áp suất.
- Piston bơm: bộ phận trực tiếp nén dầu, chịu lực đạp/gạt tay lặp lại hàng trăm lần mỗi ca làm việc.
- Van một chiều: quyết định khả năng “giữ tải” của xe — van hở là nguyên nhân chính gây tụt càng khi đang chịu tải.
- Van xả (van hạ): kiểm soát tốc độ hạ càng, tránh hạ đột ngột gây va đập hàng hóa.
- Ty ben: thân piston dài, tiếp xúc trực tiếp với phốt làm kín — bề mặt trầy xước là nguyên nhân rò dầu thường gặp.
- Bình chứa dầu: dự trữ và bù dầu cho toàn hệ thống trong suốt quá trình nâng/hạ.
Phốt làm kín quanh ty ben là chi tiết dễ mòn nhất trong cụm — xem chi tiết dấu hiệu hỏng và cách thay tại kỹ thuật thay phốt thủy lực xe nâng chống rò rỉ.
Vì sao nắm rõ cấu tạo giúp chẩn đoán sự cố nhanh hơn?

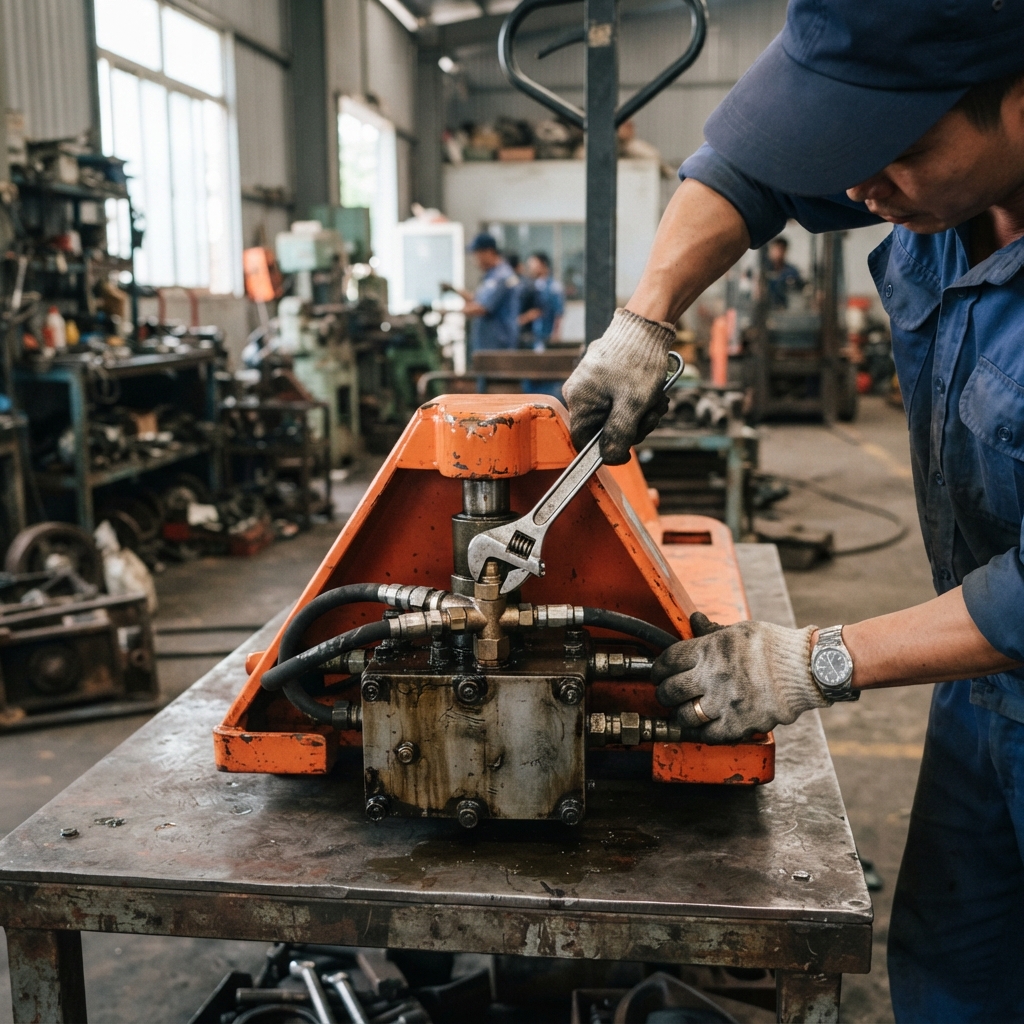

Biết đúng bộ phận nào phụ trách chức năng nào giúp khoanh vùng nguyên nhân trong vài giây, thay vì đoán mò khi xe gặp lỗi. Bảng dưới đây đối chiếu hiện tượng thực tế với bộ phận nghi ngờ, dựa trên nguyên lý cấu tạo đã trình bày ở trên.
| Hiện tượng | Bộ phận nghi ngờ theo cấu tạo |
|---|---|
| Đạp nặng tay, càng lên chậm hoặc không lên | Piston bơm mòn, hoặc thiếu dầu trong bình chứa |
| Càng tự tụt xuống khi đang giữ tải | Van một chiều bị hở, không giữ được áp suất |
| Hạ càng giật cục, không mượt | Van xả (van hạ) bị kẹt hoặc điều chỉnh sai |
| Rò rỉ dầu quanh thân xi lanh | Phốt ty ben mòn hoặc bề mặt ty ben trầy xước |
Về an toàn vận hành: khi phát hiện càng tự tụt trong lúc đang nâng tải, dừng ngay việc bốc xếp và hạ tải xuống vị trí an toàn trước khi kiểm tra — đây là dấu hiệu mất áp suất giữ tải, tiềm ẩn nguy cơ rơi hàng nếu tiếp tục vận hành.
Sau khi hiểu cấu tạo, nên làm gì tiếp theo?
Nắm được cấu tạo là bước đầu để tự kiểm tra sơ bộ, nhưng việc chọn đúng loại dầu thủy lực theo độ nhớt và lịch bảo dưỡng định kỳ mới quyết định tuổi thọ thực tế của cụm bơm. Xem tiếp hướng dẫn chọn dầu, bơm thủy lực xe nâng tay đúng loại & lịch bảo dưỡng để biết cách chọn dầu theo độ nhớt ISO VG và quy trình bảo dưỡng 4 bước.
Nếu xe đang có dấu hiệu hỏng thật sự (tụt càng, rò dầu, kích không lên), đừng tự tháo cụm bơm khi chưa có chuyên môn — liên hệ dịch vụ sửa chữa – bảo trì xe nâng, xe cẩu lưu động 24/7 để được xử lý tận nơi tại Hải Phòng.
Câu hỏi thường gặp về cấu tạo bơm thủy lực xe nâng tay
Bơm thủy lực xe nâng tay có giống bơm thủy lực xe nâng điện/dầu không?
Khác nhau. Xe nâng tay dùng bơm cơ (nén dầu bằng lực tay đạp/gạt), còn xe nâng điện/dầu dùng bơm thủy lực chạy bằng động cơ điện hoặc động cơ đốt trong, áp suất và lưu lượng lớn hơn nhiều.
Vì sao xe nâng tay đạp nhiều lần mà càng không lên?
Thường do piston bơm bị mòn không tạo đủ áp suất, thiếu dầu trong bình chứa, hoặc có không khí lọt vào đường dầu làm giảm hiệu suất nén.
Tự tháo cụm bơm thủy lực xe nâng tay để kiểm tra có an toàn không?
Việc tháo van một chiều hoặc ty ben cần đúng kỹ thuật, lắp sai chiều van có thể làm mất hoàn toàn khả năng giữ tải. Nếu không có chuyên môn, nên để kỹ thuật viên thực hiện.
Cấu tạo bơm thủy lực có khác nhau giữa xe nâng tay cao và tay thấp không?
Nguyên lý piston-van-ty ben giống nhau, nhưng kích thước xi lanh và tải trọng thiết kế khác nhau theo từng dòng — xe nâng tay cao thường có hành trình ty ben dài hơn để đạt độ cao nâng 1,6–3m.
