Xe nâng gồm 5 cụm cấu tạo chính: khung gầm và đối trọng, hệ thống động lực (động cơ dầu, mô-tơ điện hoặc bơm tay), hệ thống thủy lực (bơm, xi lanh, van điều khiển), bộ phận nâng hạ (khung nâng, xích tải, càng nâng) và cabin điều khiển. Tỷ lệ và cách bố trí 5 cụm này khác nhau tùy loại xe nâng dầu, xe nâng điện hay xe nâng tay, quyết định trực tiếp tải trọng nâng, độ cao nâng và môi trường vận hành phù hợp.
Bài viết này phù hợp với: kỹ thuật viên bảo trì mới vào nghề cần nắm cấu tạo trước khi chẩn đoán lỗi, quản lý kho tại các KCN Hải Phòng (Tràng Duệ, VSIP, Nomura, Đình Vũ, An Dương, Nam Cầu Kiền) muốn hiểu nguyên lý hoạt động trước khi chọn thuê đúng dòng xe.
Bài viết này không phù hợp với: người cần tra cứu thông số kích thước, tải trọng cụ thể theo từng mẫu xe (xem bài kích thước xe nâng — bảng tra cứu tiêu chuẩn thiết kế kho), hoặc người muốn phân biệt các dòng xe nâng phổ biến (xem bài xe nâng là gì? Phân loại 5 dòng xe nâng phổ biến nhất).
Nội dung dưới đây tổng hợp từ cấu tạo kỹ thuật phổ biến trên các dòng xe nâng dầu, xe nâng điện và xe nâng tay đang lưu hành tại thị trường Việt Nam, đối chiếu với kinh nghiệm vận hành thực tế của đội kỹ thuật Xe Nâng Đức Anh tại Hải Phòng.
Cấu Tạo Tổng Quan Xe Nâng Gồm Những Bộ Phận Nào?

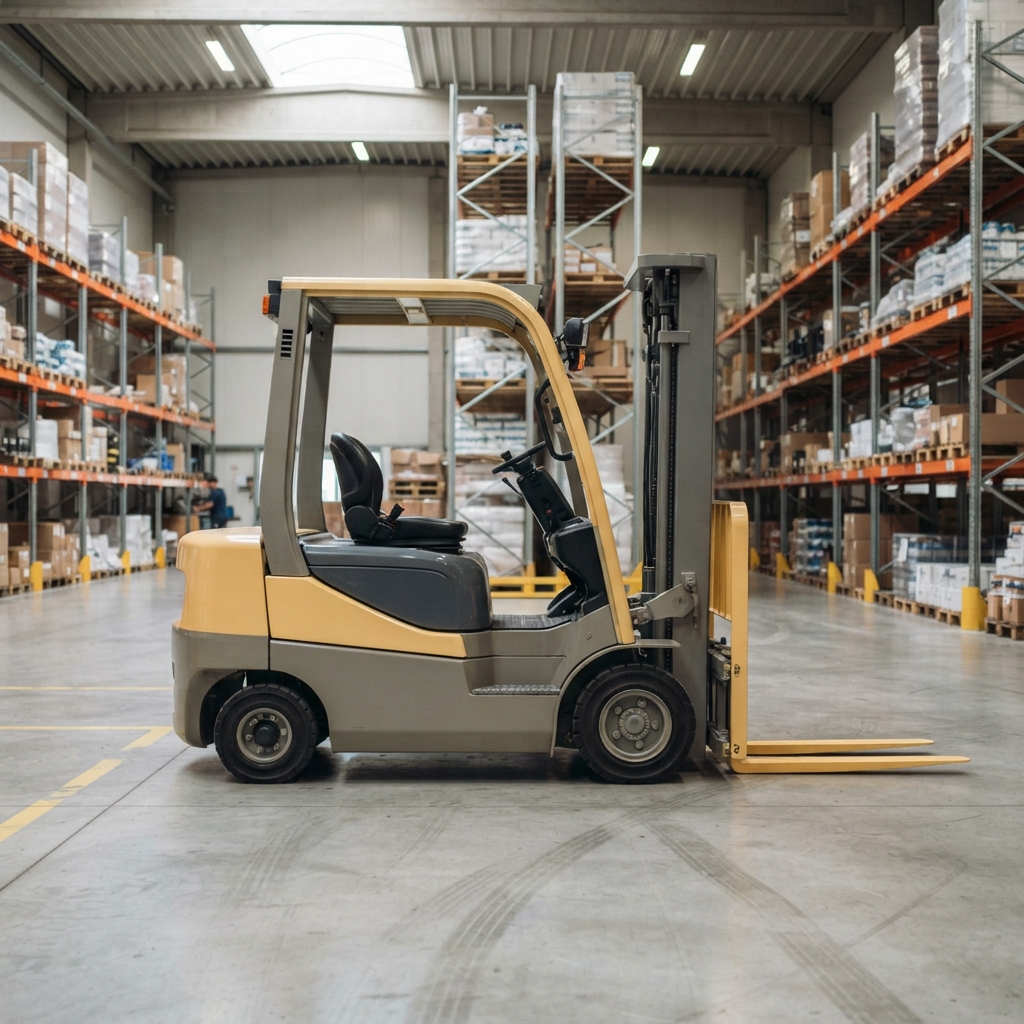

Một chiếc xe nâng hoàn chỉnh gồm 5 cụm bộ phận: khung gầm — đối trọng, hệ thống động lực, hệ thống thủy lực, bộ phận nâng hạ và cabin điều khiển. Mỗi cụm đảm nhiệm một chức năng riêng nhưng phối hợp chặt chẽ để xe nâng vừa di chuyển vừa nâng hạ hàng hóa an toàn.
- Khung gầm và đối trọng (counterweight): khối thép đúc đặt phía sau xe, cân bằng lực với tải trọng phía trước càng nâng, tránh lật xe khi nâng hàng nặng.
- Hệ thống động lực: động cơ diesel (xe nâng dầu), mô-tơ điện chạy bằng ắc quy (xe nâng điện) hoặc lực tay người vận hành (xe nâng tay).
- Hệ thống thủy lực: gồm bơm thủy lực, van điều khiển, xi lanh nâng — chuyển hóa áp suất dầu thành lực nâng hạ càng.
- Bộ phận nâng hạ: khung nâng (mast), xích tải (lift chain) và càng nâng (fork) — trực tiếp tiếp xúc và nâng pallet hàng.
- Cabin điều khiển: vô lăng hoặc cần lái, bàn đạp ga/phanh, cần gạt nâng-hạ-nghiêng, đồng hồ báo tải trọng và mức nhiên liệu/pin.
Bảng So Sánh Cấu Tạo Xe Nâng Điện, Xe Nâng Dầu, Xe Nâng Tay
Xe nâng dầu dùng động cơ đốt trong nên cấu tạo có thêm bình nhiên liệu và hệ thống xả khí, còn xe nâng điện thay bằng cụm ắc quy và mô-tơ điện, trong khi xe nâng tay lược bỏ hoàn toàn động cơ, chỉ giữ cụm bơm thủy lực vận hành bằng tay.
| Bộ phận | Xe nâng dầu | Xe nâng điện | Xe nâng tay |
|---|---|---|---|
| Nguồn động lực | Động cơ diesel | Mô-tơ điện + ắc quy | Lực tay qua cần bơm |
| Hệ thống thủy lực | Bơm thủy lực dẫn động từ động cơ | Bơm thủy lực dẫn động từ mô-tơ điện | Bơm piston tay, xi lanh nâng đơn giản |
| Khung nâng (mast) | 2-3 tầng, chịu tải lớn | 2-3 tầng, chịu tải trung bình | Không có khung nâng cao, chỉ nâng thấp dưới 200mm hoặc khung nâng tay cao 1.6-3m |
| Đối trọng | Rất lớn, bằng gang đúc | Trung bình, kết hợp khối ắc quy làm đối trọng | Không có hoặc rất nhỏ (xe nâng tay cao) |
| Môi trường phù hợp | Ngoài trời, công trường, cảng | Trong kho kín, nhà máy sạch | Kho nhỏ, siêu thị, xưởng sản xuất nhỏ |
Chú thích: tổng hợp từ cấu tạo phổ biến trên các dòng xe nâng Toyota, Komatsu, Mitsubishi, TCM — số liệu tham khảo, cần kiểm tra thông số thực tế theo từng model trước khi vận hành.

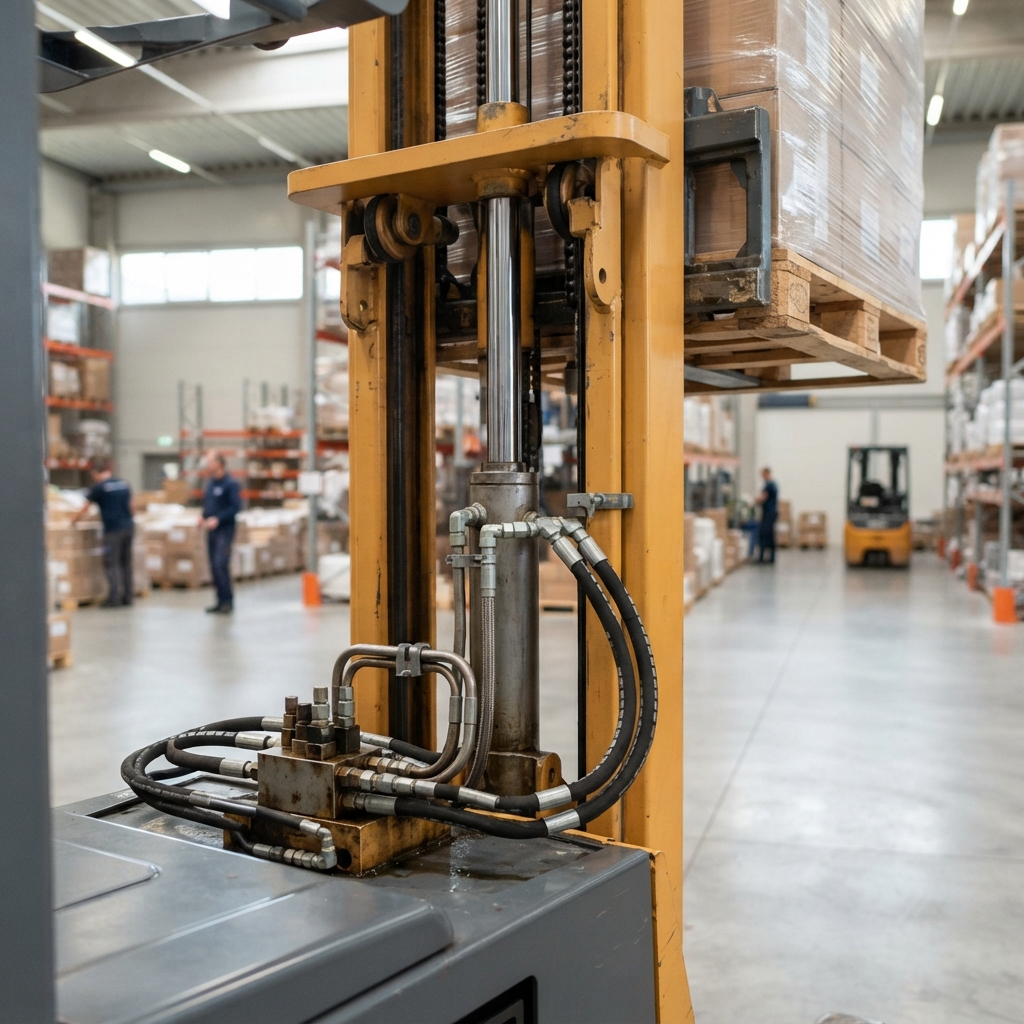

Nguyên Lý Hoạt Động Hệ Thống Thủy Lực Xe Nâng
Hệ thống thủy lực xe nâng hoạt động theo nguyên lý Pascal: bơm tạo áp suất dầu, van điều khiển phân luồng dầu vào xi lanh, áp suất dầu đẩy piston di chuyển, kéo xích tải nâng khung mast và càng nâng lên cao.
Khi người vận hành gạt cần nâng, van điều khiển mở đường dầu áp suất cao từ bơm vào xi lanh nâng chính. Piston trong xi lanh bị đẩy lên, kéo theo hệ xích tải gắn ở đỉnh khung mast, làm khung nâng tầng ngoài trượt lên tầng trong, nâng càng nâng lên độ cao yêu cầu. Khi hạ tải, van xả mở, dầu hồi về thùng chứa dưới tác dụng của trọng lực, khung nâng hạ xuống từ từ và có kiểm soát.
Cụm van điều khiển nghiêng (tilt cylinder) hoạt động theo cơ chế tương tự nhưng đẩy khung mast nghiêng ra trước hoặc vào sau, giúp càng nâng bám chắc pallet khi lấy hàng và giữ hàng ổn định khi di chuyển.
Cấu Tạo Xe Nâng Điện Và Xe Nâng Dầu Khác Nhau Ở Đâu?
Khác biệt cấu tạo lớn nhất giữa xe nâng điện và xe nâng dầu nằm ở cụm nguồn động lực: xe nâng dầu dùng động cơ đốt trong nối với bơm thủy lực qua trục truyền động cơ khí, còn xe nâng điện dùng mô-tơ điện DC chạy trực tiếp từ bình ắc quy để dẫn động bơm.
Vì không có động cơ đốt trong, xe nâng điện không cần bình nhiên liệu, ống xả và bộ lọc khí thải — thay vào đó là cụm ắc quy chì-axit hoặc lithium đặt ở phần đuôi xe, vừa cấp điện vừa đóng vai trò đối trọng. Cấu tạo này giúp xe nâng điện vận hành êm, không phát thải, phù hợp kho kín như kho dược phẩm, kho thực phẩm, linh kiện điện tử. Ngược lại, cấu tạo động cơ diesel của xe nâng dầu chịu tải và làm việc liên tục nhiều ca tốt hơn, phù hợp bãi ngoài trời, công trường, khu vực đóng/rút container.
Cấu Tạo Xe Nâng Tay — Riêng Biệt So Với Xe Nâng Động Cơ
Xe nâng tay không có động cơ và hệ thống điện, cấu tạo chỉ gồm khung càng thép chịu lực, bánh xe PU/nylon, cụm bơm piston tay và xi lanh thủy lực đơn giản vận hành bằng cách bơm cần tay lên xuống.
Với xe nâng tay thấp, người vận hành bơm cần tay để tạo áp suất dầu trong xi lanh, nâng càng lên vài cm đủ để nhấc pallet khỏi mặt sàn rồi kéo đi. Xe nâng tay cao bổ sung thêm khung nâng (mast) tương tự xe nâng động cơ nhưng thu nhỏ, cho phép nâng hàng lên độ cao 1.6-3m bằng cách đạp chân hoặc bơm tay liên tục. Do không có đối trọng lớn như xe nâng động cơ, xe nâng tay chỉ phù hợp tải trọng nhẹ và trung bình, không thể thay thế xe nâng điện hay xe nâng dầu khi cần nâng cao hoặc tải nặng.
Xem chi tiết các dòng xe nâng tay đang phân phối tại Hải Phòng: tổng kho phân phối xe nâng tay đủ tải trọng.
Hiểu Cấu Tạo Xe Nâng Giúp Ích Gì Khi Vận Hành Và Thuê Xe?

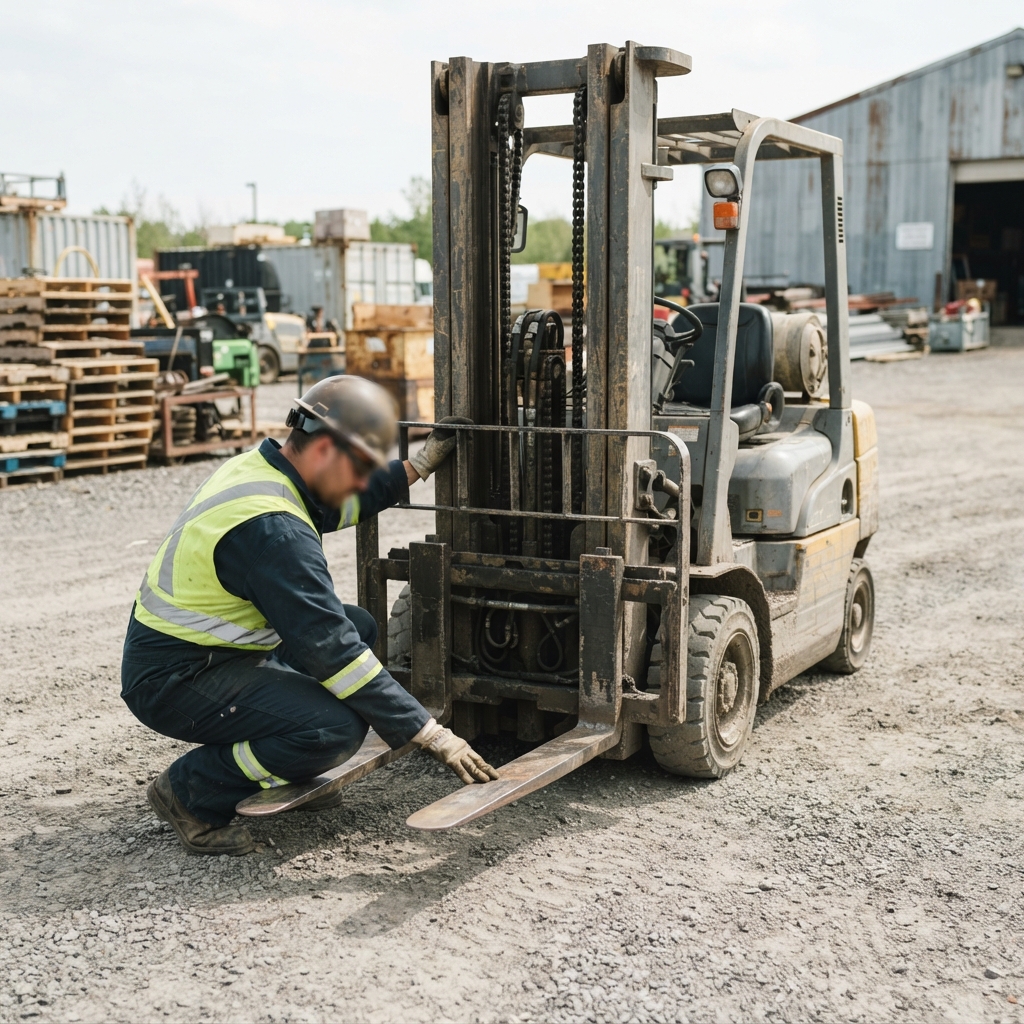

Nắm rõ cấu tạo giúp người vận hành phát hiện sớm dấu hiệu bất thường — ví dụ xi lanh rò rỉ dầu, xích tải chùng, đối trọng lệch — trước khi hư hỏng lan rộng, đồng thời giúp quản lý kho chọn đúng loại xe theo cấu tạo phù hợp môi trường làm việc.
Đội kỹ thuật Xe Nâng Đức Anh từng khảo sát một kho tại KCN Tràng Duệ dùng xe nâng dầu trong nhà kho kín để tiết kiệm chi phí thuê ban đầu. Do cấu tạo động cơ đốt trong sinh khí thải và tiếng ồn lớn, kho buộc phải lắp thêm quạt thông gió công suất cao, phát sinh chi phí ngoài dự kiến. Sau khi đối chiếu lại cấu tạo và đặc tính vận hành, kho chuyển sang thuê xe nâng điện — vừa đúng tiêu chuẩn an toàn lao động trong nhà, vừa giảm chi phí vận hành dài hạn.
Hiểu đúng cấu tạo cũng là bước đầu tiên trước khi chọn thuê xe nâng điện, xe nâng dầu hay xe nâng tay phù hợp với tải trọng và môi trường kho bãi thực tế. Tìm hiểu thêm các dòng xe nâng Đức Anh đang cho thuê tại trang dịch vụ cho thuê xe nâng tại Hải Phòng, trong đó dòng xe nâng điện cho thuê tại Hải Phòng đang được nhiều nhà máy FDI trong khu công nghiệp lựa chọn nhờ cấu tạo không phát thải, vận hành êm.
Câu Hỏi Thường Gặp Về Cấu Tạo Xe Nâng
Bộ phận nào trong cấu tạo xe nâng dễ hỏng nhất?
Cụm thủy lực (bơm, xi lanh, phớt) và xích tải là hai bộ phận dễ hỏng nhất do chịu áp suất và ma sát liên tục. Phớt thủy lực xì dầu và xích tải chùng, gỉ sét là hai lỗi phổ biến nhất trong bảo trì định kỳ.
Xe nâng điện có cần đối trọng như xe nâng dầu không?
Có, nhưng cụm ắc quy trên xe nâng điện đã đóng luôn vai trò đối trọng một phần nên khối đối trọng riêng thường nhỏ hơn xe nâng dầu. Vì vậy không nên tháo hoặc thay ắc quy dung lượng thấp hơn khuyến nghị vì có thể ảnh hưởng đến độ ổn định khi nâng tải nặng.
Cấu tạo xe nâng reach truck khác gì xe nâng điện đứng lái thường?
Reach truck có khung nâng gắn trên cơ cấu thò/thụt (pantograph), cho phép càng nâng vươn ra xa lấy hàng mà không cần xe tiến sát kệ, khác với xe nâng điện thường có khung nâng cố định phía trước. Cấu tạo này giúp reach truck phù hợp kho lối đi hẹp và kệ cao.
Vì sao xe nâng tay không nâng được hàng quá nặng dù cấu tạo có bơm thủy lực?
Vì xe nâng tay không có đối trọng và khung gầm chịu lực lớn như xe nâng động cơ, nên dù cụm bơm thủy lực tạo đủ áp suất, khung càng vẫn giới hạn tải trọng an toàn ở mức 1-5 tấn tùy dòng. Vượt quá mức này dễ gây cong càng hoặc gãy trục bánh xe.
Nội dung được biên soạn và kiểm tra kỹ thuật bởi đội ngũ kỹ thuật Xe Nâng Đức Anh, dựa trên kinh nghiệm bảo trì và vận hành thực tế các dòng xe nâng dầu, xe nâng điện, xe nâng tay tại các khu công nghiệp Hải Phòng.
