khung nâKhung nâng xe nâng 3 tầng (triplex mast) gồm 3 đoạn khung thép lồng vào nhau, cho phép nâng hàng cao 4,3 đến 6 m trong khi chiều cao xe lúc hạ khung chỉ khoảng 2 m. Khung 2 tầng (duplex) thường nâng tối đa 3 m. Nâng tự do (free lift) là quãng càng nâng đi lên mà khung ngoài vẫn đứng yên, không làm xe cao thêm.
Ba thông số này quyết định xe có chui lọt container, vào được kho cửa thấp hay với tới tầng kệ trên cùng hay không. Chọn sai khung nâng là lỗi hay gặp nhất khi thuê xe nâng dầu, và thường chỉ lộ ra khi xe đã về tới kho.
Bài viết này phù hợp với: quản lý kho, chủ xưởng, đội đóng rút hàng tại Đình Vũ, Tràng Duệ, VSIP, Nomura, An Dương, Nam Cầu Kiền đang cần hiểu khung nâng trước khi gọi thuê xe hoặc so báo giá.
Bài viết này không phù hợp với: người đang tìm xe nâng tay, xe nâng người hay xe cẩu. Nếu cần xem tổng thể các dòng xe cho thuê, xem trang cho thuê xe nâng Hải Phòng.
Số liệu trong bài tổng hợp từ bảng thông số kỹ thuật công khai của các dòng xe nâng dầu 2,5 đến 3,5 tấn phổ biến và kinh nghiệm giao xe thực tế của đội kỹ thuật Xe Nâng Đức Anh. Đây là số liệu tham khảo, từng xe cụ thể cần đọc tem thông số gắn trên xe.
Mục Lục
- Khung nâng xe nâng là gì?
- Khung nâng 2 tầng và 3 tầng khác nhau thế nào?
- Nâng tự do (free lift) là gì?
- Bảng so sánh các loại khung nâng
- Khi nào bắt buộc chọn khung 3 tầng?
- 3 lưu ý khi dùng xe khung 3 tầng
- Đã chọn được khung nâng, bước tiếp theo là gì?
- Câu hỏi thường gặp
Khung Nâng Xe Nâng Là Gì?
Khung nâng (mast) là cụm cột thép dựng đứng phía trước xe, có ray dẫn hướng, xi lanh thủy lực và xích nâng để đưa giá càng cùng pallet lên xuống. Khi xi lanh đẩy lên, các đoạn khung bên trong trượt dọc theo đoạn khung bên ngoài, giống như ăng-ten rút.
Số “tầng” là số đoạn khung lồng vào nhau. Càng nhiều đoạn, xe càng nâng cao được mà chiều cao lúc hạ khung vẫn thấp. Cách khung nâng phối hợp với hệ thủy lực và các bộ phận khác được giải thích ở bài cấu tạo, nguyên lý hoạt động của xe nâng.
Khung Nâng 2 Tầng Và 3 Tầng Khác Nhau Thế Nào?
Khung 2 tầng có 2 đoạn khung, thường nâng cao 3 m, chiều cao hạ khung khoảng 2 m. Khung 3 tầng có 3 đoạn, nâng được 4,3 đến 6 m, chiều cao hạ khung vẫn giữ quanh 1,9 đến 2,1 m. Nói gọn, khung 3 tầng cho nâng cao hơn mà xe không cao hơn khi di chuyển.
Khung 2 tầng (duplex)
Đây là cấu hình tiêu chuẩn của phần lớn xe nâng dầu 2,5 đến 3,5 tấn. Xe đủ dùng cho kho mặt bằng, kệ thấp và bốc xếp hàng từ sàn xe tải.
Điểm yếu nằm ở quãng nâng tự do rất ngắn, thường chỉ 100 đến 150 mm. Nâng càng quá mức đó thì khung ngoài bắt đầu nhô lên, nên xe không làm được trong không gian trần thấp.
Khung 3 tầng (triplex)

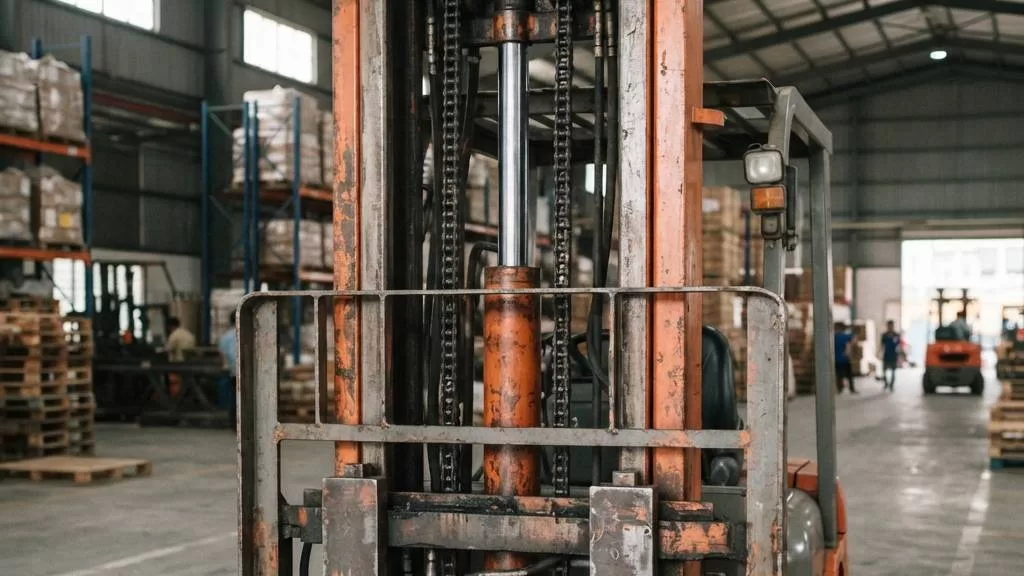

Khung 3 tầng hầu như luôn đi kèm nâng tự do toàn phần (full free lift). Xe có thêm 1 xi lanh ở giữa khung để nâng giá càng trước, sau đó 2 xi lanh hai bên mới đẩy các đoạn khung lên.
Đổi lại, khung 3 tầng nặng hơn, có nhiều thanh thép hơn nên tầm nhìn phía trước của tài xế bị che nhiều hơn. Giá thuê cũng thường nhỉnh hơn xe khung 2 tầng cùng tải trọng.
Nâng Tự Do (Free Lift) Là Gì?
Nâng tự do là khoảng càng nâng đi lên mà khung ngoài không nhô lên, nên tổng chiều cao xe không đổi. Xe free lift tiêu chuẩn chỉ có 100 đến 150 mm, xe full free lift có 1,3 đến 1,5 m tùy dòng. Thợ lái ở Hải Phòng hay gọi xe full free lift là “xe ty lao” hoặc “xe chui công”.

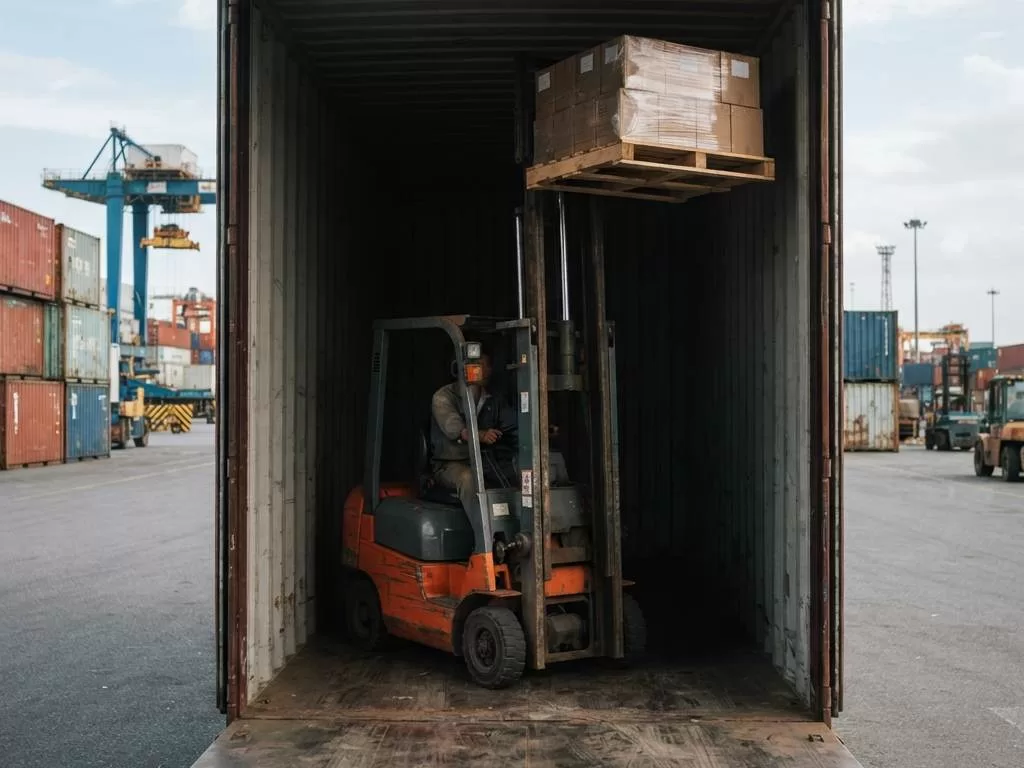

Ví dụ dễ hình dung: trong lòng container, trần chỉ cao khoảng 2,39 m. Xe full free lift nâng pallet lên tầng 2 mà đỉnh khung vẫn đứng yên dưới trần. Xe khung thường làm việc này thì khung sẽ chạm nóc ngay khi nâng quá vài chục phân.
| Loại nâng tự do | Quãng nâng tự do | Làm được trong container? |
|---|---|---|
| Free lift tiêu chuẩn | Khoảng 100–150 mm | Không, khung chạm trần khi nâng hàng tầng 2 |
| Full free lift (ty lao) | Khoảng 1,3–1,5 m | Có, nâng tầng 2 mà khung không đổi chiều cao |
Chú thích: số liệu tham khảo từ thông số xe nâng dầu 2,5–3,5 tấn phổ biến, mỗi dòng xe chênh lệch vài chục mm.
Bảng So Sánh Các Loại Khung Nâng
Để chọn đúng khung, cần đối chiếu 3 con số: chiều cao nâng tối đa, chiều cao khi hạ khung và quãng nâng tự do. Bảng dưới gom các cấu hình hay gặp của xe nâng dầu 2,5–3,5 tấn.
| Tiêu chí | 2 tầng tiêu chuẩn | 2 tầng full free lift | 3 tầng full free lift |
|---|---|---|---|
| Chiều cao nâng tối đa | 3–4 m (phổ biến 3 m) | 3–3,3 m | 4,3–6 m (phổ biến 4,5 m) |
| Chiều cao khi hạ khung | Khoảng 2 m | Khoảng 2 m | Khoảng 1,9–2,1 m |
| Quãng nâng tự do | 100–150 mm | 1,3–1,5 m | 1,3–1,5 m |
| Tầm nhìn tài xế | Thoáng nhất | Khá | Bị che nhiều hơn |
| Phù hợp | Kho mặt bằng, bốc xếp xe tải | Container, kho cửa thấp | Container và kệ cao trong cùng 1 xe |
Chú thích: tổng hợp từ bảng thông số công khai của các hãng xe nâng Nhật, số liệu tham khảo. Luôn đọc tem thông số trên xe trước khi vận hành.
Nếu kho có kệ racking nhiều tầng, cách tính chiều cao nâng cần thiết theo tầng kệ trên cùng được hướng dẫn chi tiết ở bài chiều cao nâng tối đa và cách chọn xe theo kệ racking.
Khi Nào Bắt Buộc Chọn Khung 3 Tầng?
Cần khung 3 tầng khi xe phải vừa chui qua chỗ thấp dưới khoảng 2,2 m, vừa nâng hàng cao trên 3 m, hoặc khi phải xếp pallet 2 tầng bên trong container. Nếu chỉ bốc xếp hàng ở kho mặt bằng, khung 2 tầng là đủ và rẻ hơn.
- Đóng, rút hàng trong container: cửa container thường cao khoảng 2,28 m (loại cao High Cube khoảng 2,58 m). Xe phải có chiều cao hạ khung thấp hơn con số này và có full free lift để xếp tầng 2.
- Kho cửa thấp, có dầm ngang hoặc gác lửng: xe cần lọt qua cửa rồi mới nâng hàng lên cao bên trong.

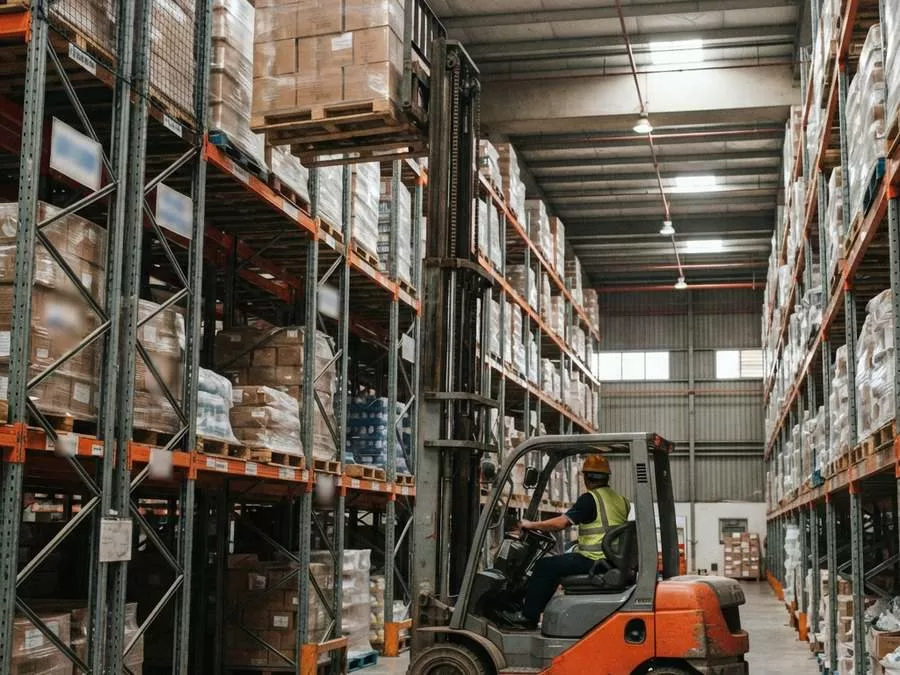

- Kệ racking cao 4 m trở lên: khung 2 tầng không với tới, trong khi khung 3 tầng vẫn di chuyển thấp giữa các dãy kệ.
- Làm việc dưới mái che, băng tải hoặc đường ống: free lift giúp nâng hàng mà đỉnh khung không va chạm.
Cảnh báo rủi ro: dùng xe khung thường trong container dễ làm thủng trần hoặc móp vỏ container. Hãng tàu sẽ tính phí sửa chữa vỏ, và chi phí này thường cao hơn nhiều so với phần chênh lệch tiền thuê xe.
3 Lưu Ý Khi Dùng Xe Khung 3 Tầng
Xe khung 3 tầng giảm tải khi nâng cao, che tầm nhìn nhiều hơn và cần kiểm tra xích, con lăn thường xuyên hơn. Nắm 3 điểm này giúp vận hành an toàn và tránh hỏng hàng.
- Tải trọng giảm khi nâng cao: xe 3 tấn nâng lên 4,5–6 m thường không còn nâng đủ 3 tấn. Con số thật nằm trên biểu đồ tải gắn ở xe. Pallet dài hoặc lệch tâm còn giảm thêm, xem cách tính ở bài tải trọng tâm xe nâng.
- Tầm nhìn bị che: khung 3 tầng có thêm cột thép và xi lanh giữa. Trong container tối và hẹp, nên có người đứng ngoài hướng dẫn khi xếp hàng sâu bên trong.
- Bảo dưỡng xích và con lăn: 3 đoạn khung nghĩa là nhiều xích, nhiều con lăn trượt hơn. Kiểm tra độ căng xích, dầu bôi trơn ray và rò rỉ xi lanh giữa trước mỗi ca.
Tình huống hay gặp: kho gọi thuê xe để rút hàng container 40 feet tại Đình Vũ nhưng chỉ báo “xe 2,5 tấn”. Xe khung 2 tầng được điều tới, và khung chạm trần ngay khi nâng pallet tầng 2. Chỉ cần báo thêm “rút hàng trong container, xếp 2 tầng” là đơn vị cho thuê biết phải điều xe 3 tầng full free lift ngay từ đầu.
Đã Chọn Được Khung Nâng, Bước Tiếp Theo Là Gì?
Khi gọi thuê xe, hãy báo đủ 4 thông tin thay vì chỉ báo tải trọng: tải trọng hàng, chiều cao nâng cần đạt, chiều cao chỗ thấp nhất xe phải đi qua, và có cần xếp hàng trong container hay không. Với 4 số này, đơn vị cho thuê sẽ chọn đúng loại khung ngay từ đầu.
Bước tiếp theo là so sánh các dòng xe nâng dầu theo tải trọng, từ 2,5 tấn tới 20 tấn, để chọn xe khớp với khung nâng vừa xác định.
Câu Hỏi Thường Gặp
Làm sao biết xe nâng là khung 2 tầng hay 3 tầng?
Nhìn từ phía sau khung nâng và đếm số cặp cột thép lồng vào nhau: 2 cặp là 2 tầng, 3 cặp là 3 tầng. Xe có thêm 1 xi lanh đứng ở giữa khung thường là xe full free lift.
Xe khung 3 tầng có chui lọt container 20 feet không?
Phần lớn xe 2,5–3,5 tấn khung 3 tầng có chiều cao hạ khung dưới 2,2 m, nên chui lọt cửa container 20 và 40 feet. Cần đo thêm chiều cao nóc ca-bin (khung bảo vệ đầu tài xế), vì có xe nóc ca-bin cao hơn đỉnh khung.
Xe full free lift nâng tự do được bao cao?
Thường từ 1,3 đến 1,5 m với xe 2,5–3,5 tấn. Quãng này đủ để xếp pallet tầng 2 trong container tiêu chuẩn mà đỉnh khung không đổi chiều cao.
Kho mặt bằng có cần thuê xe khung 3 tầng không?
Không cần. Nếu kệ thấp dưới 3 m và cửa kho cao, xe khung 2 tầng tiêu chuẩn vận hành thoáng tầm nhìn hơn và giá thuê thấp hơn.
Nội dung do đội kỹ thuật Xe Nâng Đức Anh biên soạn, dựa trên kinh nghiệm giao xe đóng rút container và vận hành kho tại các KCN Hải Phòng.
